経験豊富なスタッフが、お客様のアイディアや仕様書に基づき、回路・基板設計、組込みソフトウェア開発を行います。また、機構設計に関しても、パートナー企業様と連携し、ご提案することが出来ます。
高周波回路設計
アナログ・デジタル回路設計
CPLD/FPGA設計
電源回路設計
4bit〜32bit CPU組込みソフトウェア開発
Windowsアプリケーション開発
デジタル信号処理
タブレット端末用アプリ開発

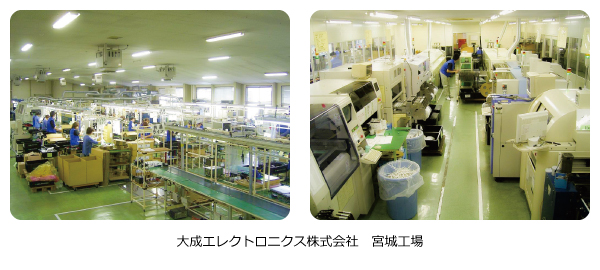

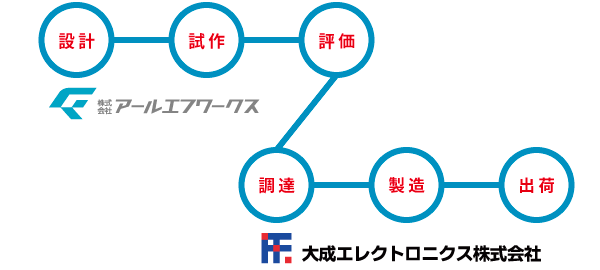

お客様が企画した製品の開発から生産まで、グループ企業の総合力を活かしワンストップでご提供いたします。無線通信機器に必要な技適マークの取得から、量産時の検査や記録保存までをトータルサポートいたします。生産ラインは、国内のISO9001認定工場で、厳しい品質管理のもと製造を行っています。
5種類のセンサーと920MHz帯無線ユニットを一体化したセンサー端末を受託開発しました。
ゲートウェイ端末は最大50台のセンサー端末と無線で接続し,1秒〜3,600秒間隔(1秒単位)でセンサーデータの取得ができます。
取得したデータは、クラウドサービスを介してパソコン、スマートフォン、タブレットでグラフ化して閲覧することができます。
また、ゲートウェイ端末とタブレットを直接つなげることで、ランニングコストを掛けずに運用することが可能です。
弊社では、お客様の仕様に基づいた電子機器やシステム開発を行うことができます。
少数精鋭のエンジニアチームが対応いたしますので、ご相談・お見積りなどお気軽にお問い合わせ下さい。
